Nákres základové patky

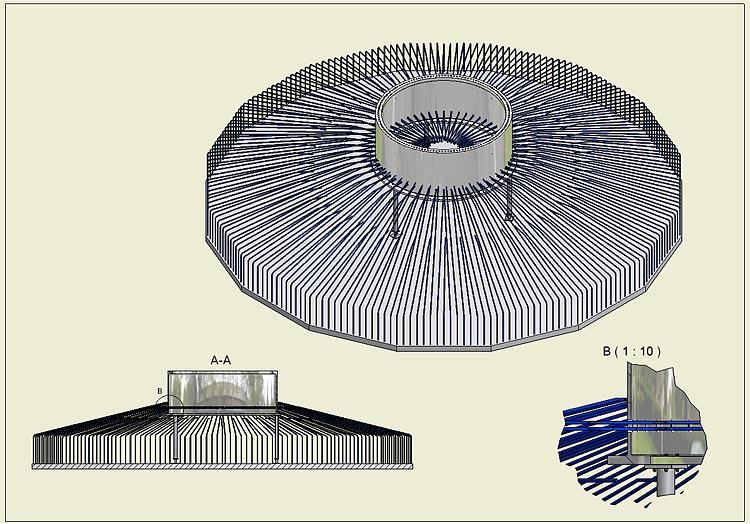

Jednoduchá 3D skica základové patky pro věž větrné elektrárny. Skica je velmi zjednodušenou verzí sady původních montážních výkresů, které jsem dělal pro eliminaci možných systémových chyb při montáži výztuže. Pro přehlednost nyní neobsahuje všechny prvky výztuže.

Září ´09; Věžnice
